28 de abril de 2011

Thin Laminados. Condensadores Puentes. Tendencia a utilizar laminas delgadas en el PCB

Tras el acalorado debate sobre la selección adecuada de los condensadores de puente, probablemente el siguiente tema más controvertido es de laminados finos.¿Son realmente beneficiosos? ¿Realmente los necesitamos?

Desde principios de la década de 1990 láminas finas han sido en su mayoría comercializan como capacitancia enterradas, muchas veces también lo que sugiere o al menos lo que implica que mediante el uso de láminas delgadas que pueden eliminar muchos de los condensadores de desacoplo de alta frecuencia en el tablero. ¿Es realmente posible? La respuesta está en las propiedades eléctricas de láminas delgadas.

Un par de conductores rectangulares hoja paralela, una relación potencia / par de la capa de tierra, separados por dieléctricos, como se muestra en la Figura 1, se crea la capacitancia estática.

Figura 1: Un par de capas de metal forma un condensador de placas paralelas.

El C la capacitancia, es proporcional a la constante dieléctrica del laminado(correo o e r ) y el área de los conductores ( * w l ) e inversamente proporcional al espesor del dieléctrico ( h ):

La constante dieléctrica del espacio libre, e 0 es 8,85 pF / m, y el e r constante dieléctrica relativa es de alrededor de 4 para muchos de nuestros PCB laminados. Si el enchufe en l, w y h en metros, tenemos la capacidad en faradios.

La expresión nos dice que el nombre de "capacidad enterrada" viene de: Un par de potencia / par de la capa de tierra nos da la capacidad enterrado en el stackup; tenemos más capacidad a medida que utilice diluyentes laminados y / o más constantes dieléctricas. Una pulgada cuadrada de energía del suelo par uno de los populares 50 um (2 milésimas de pulgada) de capacidad de laminado enterrados produce aproximadamente 450 pF de capacitancia. Si se duplica el grosor del dieléctrico, la capacitancia de baja por un factor de dos, si cortamos el grosor del dieléctrico a la mitad, la capacidad se duplica.

Una opción sencilla stackup, como se muestra en la Figura 2, nos da la oportunidad de aumentar la cantidad de capacitancia: Al colocar el poder y las capas de tierra al lado de otra, sin una capa de la señal en el medio, podemos colocar las capas plano mucho más cercano y tenemos más capacidad. Cuando tenemos una capa de la señal entre el poder y la tierra, la separación mínima está limitada por la forma en rastros estrecha podemos grabar de forma fiable. Cuanto más nos ponen los planos, las huellas más estrecho que se debe utilizar para mantener nuestro objetivo de impedancia.

Durante 50 ohmios huellas y asumiendo los materiales ordinarios y los procesos, la separación de plano a plano está limitado a aproximadamente 10 milésimas de pulgada (250 um) o más. Por el contrario, si se emparejan las capas de alimentación y de tierra, podemos poner las capas mucho más cerca, sólo limitada por el riesgo de cortocircuito debido a la rugosidad de la superficie finita. Tenga en cuenta que la figura 2 se muestra sólo una parte de un stackup de múltiples capas y en la definición de un stackup completo tenemos que tener en cuenta varios factores adicionales, tales como la simetría, la limitación de espesor de la placa, etc

Figura 2: Se puede obtener más capacidad estática entre los planos de alimentación y tierra, colocándolos uno junto al otro, sin una capa de la señal en el medio.

Así que si usamos láminas delgadas capas de tierra-el poder, ¿realmente podemos eliminar el bypass condensadores muchos en el foro? La respuesta es sí, pero no por la capacidad cada vez mayor de la lámina delgada, más bien debido a su menor inductancia. La Figura 3 muestra la impedancia medida en un tablero similar al que mostramos en las Figuras 2 y 3 de la columna anterior el Big Bang y la distribución de energía .

Figura 3: la magnitud de medición de la impedancia propia de un carril de la energía en un desnudo PCB con 2 millones de dieléctrico.

La escala vertical de la figura es dBohm. dBohm cero corresponde a un ohm, -20 dBohm se refiere a 0,1 ohmios, y así sucesivamente. En las frecuencias bajas de la curva muestra una pendiente hacia abajo recta; en una escala log-log, esto indica la capacitancia. Podemos calcular la capacidad estática, por ejemplo, desde el punto de frecuencia 60MHz, donde la magnitud de la impedancia es cero dBohm, o un ohmios. Este valor corresponde a cerca de 3FN capacitancia estática. En la curva de 200 MHz tiene un mínimo, seguido por una pendiente ascendente, que corresponde a la inductancia. Si por ahora descuidamos las resonancias pequeño (vamos a cubrir los de las columnas más adelante), podemos aproximar la curva con una línea media, que pasa por el valor dBohm cero a 1GHz. Esto corresponde a cerca de 150 pH inductancia.

La capacitancia 3 nF estático no es mucho en un carril de la energía: a menos que el circuito se alimenta de muy poco, por lo general necesita órdenes de magnitud más capacidad para mantener la impedancia por debajo de nuestro valor objetivo para las frecuencias bajas. El beneficio real de la eléctrica el laminado de estaño se debe a su baja inductancia. La inductancia de un par de avión es de aproximadamente L [pH] = 33 * h [millones], que produce 66 pH de nuestra separación plano de 2 millones en el ejemplo anterior. A diferencia de la capacidad estática del laminado, que se mantiene igual en todas partes en el avión, los cambios de inductancia con la ubicación. Es la más baja en el centro del plano y sube más bruscamente hacia los lados y bordes.

La impedancia de la Figura 3 se midió a una de las esquinas, lo que explica el valor del pH de la inductancia 150 (en lugar del valor de pH 66 espera del grueso de 2 mil). Esta inductancia, sin embargo, incluso en la esquina, es muy inferior a lo que podemos lograr con un capacitor de paso único. Por el contrario, la inductancia de un capacitor de paso solo es por lo general alrededor 1NH, al menos diez veces superior a la media de la inductancia de un par plano de 2 millones.

Ya se trate de un bypass discretos condensador o un par plano de la energía del suelo, se convierte en la impedancia inductiva por encima de la frecuencia de resonancia serie. A altas frecuencias lo único que importa es la inductancia, y laminados delgados crear inductancia muy bajo. Así, cuando se trata de finas láminas, piense en su inductancia en vez de su capacidad.

Referencias:

1. John R. Sisler, "Método de hacer múltiples capas de circuitos impresos," la patente de EE.UU. 5.010.641, 30 de abril de 1991.
2. James R. Howard y Gregory L. Lucas, "condensador laminado para su uso en capacitiva placas de circuitos impresos y los métodos de fabricación, la" patente de EE.UU. 5.079.069, 7 de enero de 1992.
3. Joel S. Peiffer, "La historia de la distribución de capacidad integrado," de Circuito Impreso Diseño y Fabricación de agosto de 2004, pp 32-37.
4. TecForum HP-TF2: "PCB delgada Laminados para distribución de energía suficiente. ¿Cómo es Thin Thin?" De febrero de 2002, DesignCon 2002.Disponible en www.electrical-integrity.com .

Dr. Istvan Novak es un distinguido ingeniero de Oracle, que trabajan en el poder y la integridad de los diseños de la señal de servidores de gama media y la tecnología de los nuevos desarrollos. Novak recibió su maestría en la Universidad Técnica de Budapest, Hungría y su doctorado grado de la Academia Húngara de Ciencias en 1976 y 1989, respectivamente. Con 25 patentes a su nombre, Novak es co-autor de " dominio de la frecuencia Caracterización de las redes de distribución de energía. " Para ponerte en contacto con Istvan, haga clic aquí .

27 de abril de 2011

El PCA9646 es un circuito integrado monolítico CMOS para el bus de 2 hilos

TFA9882UK

El PCA9646 es un circuito integrado monolítico CMOS para el bus de 2 hilos amortiguación y la conmutación en aplicaciones que incluyen I ² C-bus, SMBus, PMBus, y otros sistemas basados ​​en principios similares.





Cada una de las cuatro salidas pueden ser activado de forma independiente en cualquier combinación según lo determinado por el contenido del registro de control programable. Cada E / S es la impedancia aislado de todos los demás, lo que permite un total de cinco ramas del bus de 2 hilos con la carga máxima especificada (por ejemplo, 5 × 400 pF para Fm + I ² C-bus a 1 MHz, o 5 × 4 nF en frecuencias más bajas) (Ref. 1). Más de un PCA9646 puede ser utilizado en la serie, proporcionando una capacidad importante abanico de salida.

De acuerdo con la PCA9525 y PCA9605 tampones simple autobús, el PCA9646 incluye un buffer unidireccional de la señal del reloj, y un buffer bidireccional para la señal de datos. La dirección de la señal de reloj también puede ser fijado por el contenido del registro de control programable. Reloj de estiramiento y la sincronización debe ser siempre bajo el control del dispositivo maestro.

El PCA9646 tiene excelente aplicación a la expansión bus de 2 hilos dirección y el aumento de capacidad de carga máxima. Muy grandes pantallas de LED son un ejemplo perfecto.

  • Abandono de la clavija compatible con PCA9546A, etc
  • Cada E / S es la impedancia aislado de todos los demás que permite máxima capacidad en todas las ramas
  • Capacidad de 30 mA disipador estático en todos los puertos
  • Funciona con I ² C-bus (en modo estándar, el modo rápido, y rápido modo de signo más (+ Fm)), SMBus (modo de estándar y de alta), y PMBus
  • Los tiempos de conmutación de permitir la operación de más de 1 MHz
  • Permite el uso de cargas de gran tamaño (por ejemplo, 5 × 4 nF)
  • Histéresis de E / S inmunidad al ruido aumenta
  • Tensiones de mando de 2,7 V a 5,5 V
  • características no complicada propicio para la aplicación rápida de las aplicaciones más comunes bus de 2 hilos
    • grandes conjuntos de I ² C-bus componentes, por ejemplo, pantallas LED
    • Sistemas de gestión de energía
    • Consolas de videojuegos, computadoras, sistemas RAID

http://www.nxp.com/#/pip/pip=[pip=PCA9646]|pp=[t=pip,i=PCA9646]

NXP Semiconductors logo

PCA9646. Buffered 4-channel 2-wire bus switch

PCA9646

Descripción general



El PCA9646, es un circuito integrado monolítico CMOS para el bus de 2 hilos con amortiguación y la conmutación en aplicaciones que incluyen I ² C-bus, SMBus, PMBus, y otros sistemas basados ​​en principios similares.

Cada una de las cuatro salidas pueden ser activadas de forma independiente en cualquier combinación, según lo determinado por el contenido del registro de control programable. Cada E / S, es la impedancia aislado de todos los demás, lo que permite un total de cinco ramas del bus de 2 hilos con la carga máxima especificada (por ejemplo, 5 × 400 pF para Fm + I ² C-bus a 1 MHz, o 5 × 4 nF en frecuencias más bajas) (Ref. 1). Más de un PCA9646 puede ser utilizado en la serie, proporcionando una capacidad importante abanico de salida.

De acuerdo con la PCA9525 y PCA9605 tampones simple autobús, el PCA9646 incluye un buffer unidireccional de la señal del reloj, y un buffer bidireccional para la señal de datos. La dirección de la señal de reloj también puede ser fijado por el contenido del registro de control programable. Reloj de estiramiento y la sincronización debe ser siempre bajo el control del dispositivo maestro.

El PCA9646 tiene excelente aplicación a la expansión bus de 2 hilos dirección y el aumento de capacidad de carga máxima. Muy grandes pantallas de LED son un ejemplo perfecto.



Características y beneficios



  • Abandono de la clavija compatible con PCA9546A, etc
  • Cada E / S es la impedancia aislado de todos los demás que permite máxima capacidad en todas las ramas
  • Capacidad de 30 mA disipador estático en todos los puertos
  • Funciona con I ² C-bus (en modo estándar, el modo rápido, y rápido modo de signo más (+ Fm)), SMBus (modo de estándar y de alta), y PMBus
  • Los tiempos de conmutación de permitir la operación de más de 1 MHz
  • Permite el uso de cargas de gran tamaño (por ejemplo, 5 × 4 nF)
  • Histéresis de E / S inmunidad al ruido aumenta
  • Tensiones de mando de 2,7 V a 5,5 V
  • características no complicada propicio para la aplicación rápida de las aplicaciones más comunes bus de 2 hilos



Aplicaciones



  • grandes conjuntos de I ² C-bus componentes, por ejemplo, pantallas LED
  • Sistemas de gestión de energía
  • Consolas de videojuegos, computadoras, sistemas RAID
  • image
imagehttp://www.nxp.com/#/pip/pip=[pip=PCA9646]|pp=[t=pip,i=PCA9646]



NXP Semiconductors logo

26 de abril de 2011

Intel® Xeon® Processor E3-1200 Series with Intel® C206 Chipset



Estos procesadores quad-core admiten gráficos de alta definición Intel® P3000/2000, extensiones vectoriales avanzadas Intel® y AES – Nuevas instrucciones para medios mejorados, rendimiento acelerado y seguridad mejorada. Proporcionan capacidades PCI Express* con 20 líneas flexibles y compatibilidad de memoria DDR3.

  • Corrección de errores de memoria: Corrige errores de memoria (ECC) sin que se deba reiniciar el sistema
  • Tecnología Intel® Turbo Boost 2.0: Ejecuta aplicaciones a mayor velocidad y a una frecuencia más alta utilizando el margen de ampliación térmico disponible
  • Tecnología Intel® vPro™: Ofrece compatibilidad de hardware sin precedentes para funciones fundamentales de seguridad y administración remota
  • Tecnología Intel® para gestión inteligente de la energía: Reduce el consumo de energía durante la inactividad a través de mejoras de la arquitectura



MAX98095 Multichannel Audio Hub with FlexSound Processor Elimina el ruido ambiental



MAX98095 Multichannel Audio Hub with FlexSound Processor

LTC559x Alta linealidad doble Mezcladores abajo de conversión

LTC5591

LTC559x familia de cuatro miembros de alto rango dinámico de doble mezcladores abajo de conversión que cubre el 600MHz a 4.5GHz infraestructura rango de frecuencia inalámbrica. Los dos mezcladores LTC559x ofrecen IIP3 en circulación (entrada de tercer orden de intercepción) de más de 26dBm, el ruido de las bajas cifras de menos de 10 dB y ganancia de alta conversión de 8.5dB, lo que permite un rendimiento de alcance dinámico excelente tanto para MIMO (Multiple-Input Multiple-Output ) y de banda ancha receptores de la diversidad. La familia LTC559x de mezcladores dual proporciona en su clase de capacidad de la mejor manera de mantener un bajo factor de ruido en la fuerte presencia de interferentes de bloqueo, que mejora significativamente la sensibilidad del receptor y robustez. A diferencia de otros mezcladores dual en su clase, la familia LTC559x puede funcionar en una sola fuente de 3.3V sin comprometer el rendimiento, reducir el consumo de energía en más del 24% en comparación con la solución de la competencia más cercana.

Los cuatro mezcladoras de doble están optimizados para un rendimiento dentro de sus bandas de frecuencia. Las cuatro partes son compatibles pin para permitir una fácil migración de la banda de frecuencia de una a otra.


Los mezcladores LTC559x doble están diseñados para hacer frente al reto de las implementaciones de alto rendimiento, los receptores multicanal de 4G de próxima generación y de otras redes inalámbricas de banda ancha. Su bajo consumo de energía facilita el reto térmicas asociadas a la aplicación de RRH (Remote Radio Head), que puede empacar hasta 8 o 16 canales de los receptores en cajas selladas con el clima. Las mezcladoras de doble proporcionar una huella solución muy compacta con sus 5mm x 5mm paquetes de QFN, que requiere mínimo de componentes externos. El LTC559x se especifican para temperatura de la caja de operación de -40 ° C a 105 ° C para satisfacer las duras condiciones a que está expuesto dicho equipo. Para mejorar el rendimiento en estas condiciones, las mezcladoras de doble conversión ofrece variación de ganancia mejor de su clase para asegurar un rendimiento constante en el receptor de la temperatura.

Cada canal del mezclador de doble LTC559x contiene un sistema integrado amplificador de FI, tampón LO y transformadores de RF en el chip balun. Cada mezclador de entrada de RF es de una sola terminal, 50 Ohm emparejado. Una entrada LO común las dos unidades divididas internamente tampones LO, ofreciendo un excelente aislamiento de canal a canal, preservando la coherencia de fase entre canales. La entrada de LO también es de una sola terminal, siempre 50 Ohm emparejado con independencia de si el mezclador está activo o apagado para evitar molestar o desbloquear el PLL (Phase-Locked Loop), impulsados ​​circuito VCO. La entrada LO sólo requiere 0dBm nivel de unidad. Todas estas características aseguran una solución compacta con un mínimo de componentes externos y mayor facilidad de uso.

Las mezcladoras de doble LTC559x tienen patillas idénticas, permitiendo a los diseñadores a los diseños de cuota de placa de circuito impreso a través de plataformas múltiples que funcionan en bandas de frecuencias diferentes. Esto ayuda a los usuarios a reducir los costos totales de propiedad y acelerar el tiempo al mercado.

Las mezcladoras de doble LTC559x son alimentados por una sola fuente de 3.3V, aprovechando una fuente de corriente total de 380mA con los dos canales de. Cada mesa de mezclas se pueden cerrar de forma independiente con un mando distinto que permita. Cuando está desactivada, el IC consume un máximo de 500μA corriente de espera. Además, un alfiler sesgo de control digital permite que los sistemas para reducir aún más el poder a cerca de 800 MW, lo que permite una gestión más eficiente del consumo de energía durante las horas no pico. En modo de baja potencia, el IIP3 reduce de 26.2dBm a un 21.4dBm utilizable (en 1.95GHz).

Los dos mezcladores LTC559x se ofrecen en una de plomo de 24 x 5 mm 5 mm de plástico paquete QFN. El LTC5591 ya está disponible en la producción. Será seguida por la liberación de los LTC5590, LTC5592 y el LTC5593 en julio, agosto y septiembre, respectivamente. El LTC5591 tiene un precio a partir de $ 9.50 cada uno en cantidades de 1.000 piezas. Las muestras están disponibles de inmediato. Para obtener más información, visitewww.linear.com/product/LTC5591 .


PSMN5R9-30YL N-canal de 6,1 mW 30 V TrenchMOS nivel lógico FET en LFPAK

PSMN5R9-30YL

Nivel de la lógica del realce del N-canal de modo de transistor de efecto de campo (FET) en un paquete de plástico con tecnología TrenchMOS. Este producto ha sido diseñado y cualificado para su uso en aplicaciones industriales y de comunicaciones.

  • Alta debido a bajas pérdidas de conmutación y la eficiencia de conducción
  • Conveniente para las fuentes de nivel lógico impulsión de la puerta
  • Amplificadores de Clase-D
  • CC-CC los convertidores
  • De control de motores
  • suministros de energía del servidor
  • SOT669 (LFPAK; Power-SO8)

GreenChip controlador rectificador síncrono TEA1791T es miembro de la nueva generación de rectificador síncrono VA controlador (SR)



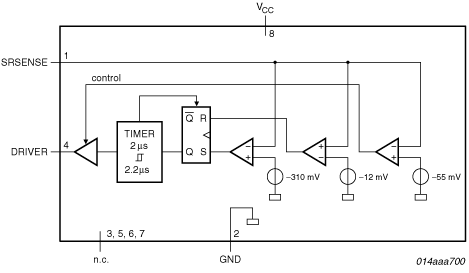

TEA1791T



El TEA1791T es miembro de la nueva generación de rectificador síncrono VA controlador (SR) para cambiar el modo de suministro de energía. Su alto nivel de integración permite el diseño de una fuente de energía rentable, con un número muy reducido de componentes externos.

El TEA1791T es un IC de controlador dedicado a la rectificación síncrona en el lado secundario del modo de conducción discontinua y convertidores flyback cuasi-resonante.


El TEA1791T se fabrica en un silicio en aislador (SOI) de proceso.

2.1 Características distintivas

  • Precisa funcionalidad rectificación síncrona
  • suministro Amplia gama de tensiones (8,5 V a 38 V)
  • Alto nivel de integración, lo que resulta en un número de componentes externos muy bajo
  • conductor de alta tensión de salida de 10 V de la unidad de todas las marcas MOSFET para el menor R DSon

2.2 Verde características

  • Bajo consumo de corriente
  • Alta eficiencia del sistema de vacío a plena carga

2.3 Características de protección

  • Por baja tensión de protección


El TEA1791T se destina para los adaptadores. El dispositivo también puede utilizarse en todos los demás sistemas de conducción de modo discontinuo y sistemas de tiempo de retorno cuasi-resonante que la demanda de una solución altamente eficiente y rentable.



NXP Semiconductors logo

Sony Ericsson W8: el primer Android de teléfono Walkman

Sony Ericsson W8

El W8 es esencialmente un cambio de marca de la X8 Xperia publicado el año pasado. Y en lugar de su acabado en blanco, tendrás que tenerlo en 3 colores diferentes y el logotipo de Walkman una bofetada en la misma. A nivel interno, sus especificaciones son las mismas que el X8 - un procesador de 600MHz, 168MB de RAM, una pantalla de 3 "(320 x 480), un conector para auriculares de 3,5 mm y una cámara de 3.2megapixel. Y como era de esperar, se está ejecutando en Android 2.1

http://www.ubergizmo.com/2011/04/sony-ericsson-w8/

Lo nuevo Verizon Casio G'zOne Comando

Casio GzOne Commando

Teléfono es resistente 8210G Mil-STD certificada por ser a prueba de golpes, impermeable y resistente al polvo - no hay sorpresa, al ver cómo musculoso caso de que el teléfono se ve.
La Casio G'zOne Comando, viene con  un procesador de 800 MHz con 512 MB de RAM, 3.6 "480 x 800 pantalla WVGA, cámara de 5 megapíxeles trasera, y se enviará con Android 2.2. También estará precargado con aplicaciones G'zGEAR diseñado para los entusiastas al aire libre - termómetro, podómetro y una brújula digital.

Fuente:

http://www.ubergizmo.com/2011/04/verizon-casio-gzone-commando-image-leaked/

24 de abril de 2011

Protección simple de tiempo de espera actual para Flash LED de alta Controladores

NOTA DE SOLICITUD 4567



Por:
Marc Regnier

Resumen: Esta función permite la protección confiable de alta potencia LED de funcionamiento durante un largo ciclo de vida y evitar el agotamiento de los LED en el caso de un problema de software. La función de tiempo de espera se compone de un circuito simple supervisor con retardo regulable condensador. De manera más general, esta función de protección de hardware podrían aplicarse muy simple, cada vez que necesita un periférico a ser protegidos contra los problemas de la activación del software.
Una versión similar de este artículo apareció en el 30 de abril de 2007 en EE Times revista.
Una función de flash para apoyar cámaras incorporadas ahora es un rasgo muy común en los teléfonos móviles. La luz del flash
de origen se basa en LEDs de alta luminosidad. Sin embargo, los LEDs todavía son caros, y aceptar una corriente muy elevado sólo por un tiempo limitado (1s, por lo general). Si la corriente del LED se mantiene en este nivel máximo durante mucho tiempo, el recalentamiento se degradará la luminosidad, y después de cierto tiempo, el LED por completo agotamiento. Por lo tanto, para garantizar un largo ciclo de vida de los LEDs de alta luminosidad, es importante para manejar el control de tiempo para la función de flash.
En la Figura 1 , el
MAX8607 LED convertidor elevador blanco está optimizado para / flash estroboscópico aplicaciones cámara con LED blancos actuales-alto. El chip integra un 1MHz PWM convertidor elevador, un 1,5 de bajo dropout ( LDO ) la corriente del regulador , y los circuitos de lógica de control, resultando en un ahorro de espacio para el subsistema de control del flash LED. En el modo flash, la corriente puede alcanzar hasta 1,5 A, con el valor máximo programado por una resistencia externa (R1). Máximo V IH y V IL de la EN1 EN2 y MAX8607 entradas (1.4V y 0.4V respectivamente) permite a los diseñadores utilizar 1.8V periférica CMOS de E / S alfileres para controlar los modos de LED.
Figure 1. By adding the MAX6421 adjustable reset circuit to the LED boost converter, you can prevent Flash LED overheating and extend LED life.
Figura 1. Al añadir el MAX6421 circuito de rearme ajustables al convertidor del alza del LED, puede evitar el sobrecalentamiento flash LED y extender la vida del LED.
Para limitar el tiempo de espera de las señales de control ES, un
MAX6421 supervisión lazos del circuito en el MAX8607. Este circuito supervisor de monitores tensiones del sistema de 1,6 a 5V. Interior láser resistencias son recortados de fábrica para fijar el umbral en cualquiera de los 34 valores predefinidos de tensión, en este ejemplo vamos a usar la versión con un umbral de 1.8V. Cuando el alto nivel de 1,8 V de la señal EN1 aparece en el MAX6421 V de CC pin de entrada, el chip mantiene el nivel bajo de la lógica de sus activos bajopush-pull de salida pin RESET durante el retraso de tiempo de espera determinado. El tiempo de espera de bajo nivel es el exterior fijado por un condensador (C SRT ) para proporcionar una mayor flexibilidad (alrededor de 900ms con C = 330nF). Por otra parte, mediante la selección de un MAX6421 con un preset de umbral 1.6V (que es menor que el voltaje de la señal ES1), puede asegurarse de conseguir un nivel lógico alto después del retraso de tiempo de espera en el pin de reset MAX6421.
Cuando los pernos y EN2 EN1 vaya de alta, la función de flash se activa en el MAX8607, y nominalmente se activa por unos pocos cientos de milisegundos. El LED de corriente en modo de flash se define con una resistencia externa me LED = (0,6 V × 5000) / R1. Si el pasador EN1 se mantiene en un alto nivel de forma continua, el MAX6421 desactivará automáticamente la función de Flash mediante el control de flash actual en la configuración actual resistencia (R1) al elevar la salida RESET para su alto valor de la lógica ( Figura 2 , arriba). Que desconecta la fuente de corriente que es programada por R1 y disminuye la corriente del LED para unos pocos miliamperios (Figura 2, abajo). Alternativamente, puede hacer que el MAX8607 a
cambiar en su modo de película I (programada por R2) si EN2 todavía se mantiene alta.

Medidas:

Aquí la corriente se establece en 0,75 con R1 = 3.9K y el retraso de 900ms con C SRT = 330nF.
Figure 2. When EN1 goes high, the timeout period of the reset circuit is initiated and when timeout occurs it reduces the LED current by bringing its reset output high (top). When the Flash pin on the MAX8607 goes high, current to the LED is reduced, thus preventing overheating (bottom).
Figura 2. Cuando EN1 va de alta, el tiempo de espera de reiniciar el circuito se inicia y cuando se produce tiempo de espera se reduce la corriente del LED por lo que su salida del reajuste de alta (arriba). Cuando el pasador de Flash en el MAX8607 va de alta, la corriente al LED se reduce, lo que impide el sobrecalentamiento (abajo).

Partes Relacionadas

MAX6421
Baja potencia, SC70/SOT μP Circuitos de reposición con condensador ajustable Perdí mi tiempo de espera de retraso
Muestras gratuitas

MAX8607
1MHz PWM convertidor de Impulso a 1,5 de blancos del flash de cámara LED
Muestras gratuitas

Generador de rampa Controles convertidores DC-DC

NOTA DE SOLICITUD 4565



Por:
Schlaepfer Eric, Ingeniero de Aplicaciones

Resumen: Este circuito, basado en un MAX6877, genera una secuencia de tres rampas de tasa fija mató para conducir que muchos convertidores DC-DC que sea necesario. Dos o más tensiones de alimentación se puede hacer para realizar un seguimiento mediante la conexión de sus pernos pista a la salida de la rampa misma, o las tensiones pueden ser secuenciados mediante la conexión de sus pernos TRACK para salidas de pista por separado.
Una versión similar de este artículo apareció en el 21 de enero de 2007 en EE Times revista.
La salida de muchos
DC-DC de convertidores se pueden hacer para seguir una rampa aplicado o forma de onda de voltaje, y las notas de aplicación para los modernos puntos de carga de las fuentes de alimentación a menudo describen circuitos o secuencia múltiples tensiones pista. El enfoque económico de la Figura 1 , por ejemplo, se aplica la curva exponencial de un RC-red de la serie como la rampa de referencia. Su simplicidad hace varios inconvenientes, sin embargo. La pendiente de la rampa varía con el tiempo, y los voltajes de salida sólo se puede seguir como grupo.
Figure 1. Simple ramp-tracking circuit.
Figura 1. Simple circuito de la rampa de seguimiento.
La Figura 2 circuito genera una secuencia de tres rampas de la tarifa de ciénaga-fijo, que puede conducir como convertidores DC-DC que sea necesario. Dos o más tensiones de alimentación se puede hacer para realizar un seguimiento mediante la conexión de sus pernos pista a la salida de la rampa misma, o las tensiones pueden ser secuenciados mediante la conexión de sus pernos TRACK para salidas de pista por separado. El FET se muestra puede ser cualquier pequeña señal
del FET , como el 2N7002. y mató a las tasas de sincronización son controlados por los condensadores pequeños.
Figure 2. This specialized IC (MAX6877) generates three independent ramps for use in supply-voltage tracking and sequencing.
Figura 2. Este IC especializados ( MAX6877 ) genera tres rampas independientes para su uso en voltaje de seguimiento de la oferta y la secuenciación.
Este circuito también controla el bus intermedio 5V, y comienza el ciclo de potencia en marcha sólo cuando la tensión del bus de 5V supera el umbral establecido por el divisor resistivo. Cuando la energía de que se complete, el restablecimiento del sistema de salida pasa a ALTO. Las parcelas de osciloscopio ( Figura 3 ) muestra las relaciones de la sincronización de las tres rampas y el restablecimiento de la señal del sistema.
Figure 3. These timing waveforms illustrate operation of the Figure 2 circuit.
Figura 3. Estas formas de onda de tiempo ilustrar el funcionamiento del circuito de la figura 2.

Partes Relacionadas

MAX6877
Dual-/Triple-Voltage, fuente de alimentación-Trackers / Secuenciadores / Supervisores
Muestras gratuitas

MAX5977 Hot-Swap de calibración del controlador con la entrada se puede controlar con precisión dos corrientes de carga

NOTA DE SOLICITUD 4906



Resumen: Esta nota de aplicación describe cómo emplear el controlador MAX5977 de intercambio en caliente y un ADC única para permitir precisión, la vigilancia independiente de la carga actual en dos ámbitos: uno de alimentación de alta de dominio principal y un bajo consumo de energía de limpieza del dominio. Un interruptor integrado MAX5976-MOSFET puede ser utilizado para proporcionar un control simple y rentable de energía para el dominio de limpieza. A pesar de que la función de seguimiento de ambos dominios se combina en el MAX5977, la protección y el control de los dos dominios se mantiene totalmente independiente, lo que mejora la fiabilidad y seguridad.

Introducción

Cuando el almacenamiento, tratamiento, o la tarjeta de interfaz de red está diseñado para ser reparado o sustituido en una alta disponibilidad (always-on), un sistema de intercambio en caliente o hot-plug controlador debe ser utilizado. Este circuito de intercambio en caliente controla el encendido y apagado de la alimentación a la tarjeta cuando se inserta y se retira del sistema. También protege el sistema contra sobrecorriente en el caso de una falla en la tarjeta de carga. intercambio de controladores sofisticados caliente más ahora incluyen características que permiten el seguimiento de la carga de tensión y corriente, que a su vez puede utilizarse para calcular la potencia de carga. Esta información es muy útil para optimizar la eficiencia, la refrigeración, y la asignación de la fuente de alimentación de salida limitada.
Cuando las tarjetas de carga se hacen más grandes y más complejos, es una buena idea de dividir el poder de la tarjeta en dos o más dominios, donde un dominio es una "limpieza" de suministro con los requisitos de energía más bajo, y el dominio de otras fuentes de la alimentación principal la tarjeta. Este enfoque permite que el suministro de servicio de limpieza para llegar primero y
cerró por última vez con fines de gestión, mientras que el consumo alto de dominio se controla por separado. Sin embargo, si el poder de supervisión o medición es necesario, la división del poder en dos dominios por lo general requiere el uso de dos de un solo canal de intercambio en caliente de los controladores (o al menos un controlador de dos canales) para permitir la medición de la potencia de ambos dominios.
Esta nota de aplicación se describe cómo emplear el
MAX5977 de intercambio en caliente y un controlador de ADC única para permitir precisión, la vigilancia independiente de la carga actual en ambos dominios, mientras que un MAX5976 -MOSFET de potencia integradointerruptor proporciona, costo-eficaces de control simple de poder de la limpieza dominio.

MAX5977 función de calibración

Maxim MAX5977 realiza las funciones habituales de un controlador de intercambio en caliente, la conducción de un lado alto del N-Canaldel Mosfet interruptor para controlar el encendido velocidad de subida de tensión y de protección contra condiciones de sobrecorriente.Además, el MAX5977 también incluye una precisión actual del sentido de la transconductancia del amplificador con una ganancia de 2500μA / V que se pueden utilizar para alimentar un ADC externo para Control de corriente de carga. Para permitir la calibración de precisión del sentido del sistema actual, el MAX5977 puede cambiar la transconductancia del amplificador de sus entradas a un suplente "sentido de calibración" de entrada. Esta característica está controlada por la entrada de CAL.
Cuando CAL bajo de la lógica, el
sentido corriente del amplificador detecta la tensión entre IN y el sentido, de modo que una corriente equivalente a (V IN - V SENCE ) × 2500μA / V de salida en CSOUT de supervisión de la corriente durante el funcionamiento normal. Sin embargo, si CAL se conduce arriba, el MAX5977 cambia el actual sentido negativo a la entrada del amplificador CALSENSE, por lo que el actual CSOUT es igual a (V IN - V CALSENSE ) × 2500μA / V. Si un voltaje de precisión se aplica entre IN y CALSENSE, este modo se puede utilizar para recopilar datos de ganancia y offset de calibración del amplificador y ADC. Esta típica MAX5977 aplicación se muestra en la Figura 1 , donde una corriente del fregadero de precisión y calibración de resistencia se utilizan para establecer la señal CALSENSE.
Figure 1. The MAX5977 typical application with full-scale current-sense calibration signal.
Figura 1. La aplicación típica MAX5977 con señal de calibración de gran escala actual de sentido.

De medición de corriente en dos dominios de la energía

Debido a que el MAX5977 la función de calibración es esencialmente una entrada del multiplexor para la corriente de sentido amplificador de precisión, que puede ser reutilizado para permitir la medición de una corriente de sentido resistencia alternativa, siempre y cuando ambas resistencias están conectadas a un común en el potencial. Un circuito de solicitud de base se muestra en la Figura 2 . La corriente de sentido la resistencia principal se conecta a la entrada del SENCE, mientras que los auxiliares (limpieza de dominio)resistencia sentido se conecta a la entrada CALSENSE. Corriente de carga se puede medir de forma independiente para cada uno de los dos dominios. El MAX5977 proporciona control y protección para la potencia de dominio de alto, mientras que un switch integrado de carga simple, como el MAX5976, controla y protege la baja potencia de limpieza de dominio.
Figure 2. The MAX5977 application circuit for two-domain current monitoring.
Figura 2. El circuito MAX5977 solicitud de dos de dominio de vigilancia actual.
Un microcontrolador recopila y procesa los datos de carga de corriente que se convierte a digital por un ADC, que puede ser externo o integrado en el propio microcontrolador. Para medir la corriente principal, el microcontrolador unidades de bajo CAL, espera brevemente para CSOUT para resolver, a continuación, los comandos de la ADC para convertir y comunicar el resultado. Del mismo modo, para medir la corriente auxiliar, el microcontrolador repite la misma secuencia básica con CAL conduce arriba.
Debido a que la señal de salida de la transconductancia para ambos dominios comparten el mismo CSOUT resistencia de ajuste de ganancia, los valores de las resistencias actuales de sentido auxiliar y principal debe ser elegido para simplificar o el escalamiento o proporcionar la mejor resolución.
Para simplificar la escala y sumando los principales y auxiliares actual de las resistencias sentido debe ser el mismo valor. Esto permite que las dos medidas de corriente que se suman directamente para determinar la corriente total de los dominios.
Para la mejor resolución, tanto señales de corriente de sentido debe tener la misma tensión de salida a gran escala para alimentar el ADC. Esto se puede lograr fácilmente mediante la selección de valores de las resistencias sentido principal y auxiliar "en la misma proporción que las corrientes de carga máxima para los dos dominios:

Yo PRINCIPAL (máx.) / I AUX (max) = R CALSENSE / R SENSE

Esto asegura que la tensión a gran escala en CSOUT será el mismo para ambos dominios en condiciones de plena carga. Por ejemplo, la Figura 1 circuito utiliza 1M para la ruta principal y 20mΩ para la ruta auxiliar, lo que sugiere que la plena carga de corriente principal sería veinte veces mayor que la de plena carga auxiliar actual.
Por un compromiso que prevé sumar fácil y consigue una buena resolución, elija la resistencia sentido auxiliares como un múltiplo binario de la resistencia de sentido principal. Este múltiples debe aproximarse a la relación máxima de carga de corriente se describe anteriormente. Con este arreglo, una simple operación binaria izquierda cambio en las escalas microcontrolador los principales resultados actuales de conversión a la misma "unidades" ya que los resultados actuales auxiliares.

El tiempo y Toma de Muestras

La Figura 3 muestra el MAX5977 conducir un 40.0kΩ resistencia CSOUT CAL mientras se cambia en 20 kHz. En este ejemplo, V IN - VSENTIDO = 5mV, y V IN - V CALSENSE = 25mV. Cuando CAL es baja, V CSOUT es 5mV × 2500μA / V × 40.0kΩ = 500mV, y cuando CAL es alta, V CSOUT = × 2500μA 25mV / V × 40.0kΩ = 2500mV. Estos niveles corresponden respectivamente al 20% y el 100% de 2.5V a gran escala de entrada del ADC. La prima de la señal CSOUT asienta bien dentro de 10μs de la CAL flanco ascendente o descendente.Cuando un MAX4236 amplificador de precisión se añade a la condición y el tampón de alta impedancia CSOUT señal, su 0.3V/μs típica velocidad de respuesta de salida es lo suficientemente rápido para proporcionar aproximadamente el mismo tiempo de establecimiento.

Figure 3a. Raw VCSOUT settling time.
Figura 3a. Primas V CSOUT tiempo de establecimiento.
Figure 3b. Settling time with the MAX4236 buffer.
Figura 3b. Tiempo de establecimiento con el tampón de MAX4236.

Una posible aplicación podría utilizar el MAX1393 verdadero diferencial, de 12 bits SAR ADC para digitalizar la señal CSOUT buffer. Por esta impulsado por ADC ™ de SPI, 16 de serie reloj del autobús ciclos son necesarios para una conversión. En una serie de tasa de datos 2 MHz, la conversión puede ser completado en 8μs. De hecho, ya que este cuenta con un ADC y retención del circuito de entrada de la muestra, la conversión real puede ocurrir mientras la entrada de CAL se enciende y CSOUT se está instalando en un nuevo valor.Figura 4 muestra un ejemplo del buffer CSOUT serie de datos y la señal del reloj tiempo para el muestreo de cada señal en 10ksps.
Figure 4. The MAX1393 ADC sampling load current for two power domains at 10ksps each.
Figura 4. El MAX1393 ADC carga actual de la muestra durante dos dominios de la energía en 10ksps cada uno.

Ventajas

El uso de la función de calibración MAX5977 para medir dos caminos diferentes actual ofrece varias ventajas.
La función de calibración se elimina la necesidad de un multiplexor externo capaz de manejar la alta
de modo común voltajes en los resistores sentido, la reducción del tamaño y complejidad. Sólo un ADC es necesario, reduciendo considerablemente el costo de la solución. Debido a que tanto las mediciones de uso de la corriente del sentido mismo amplificador y el establecimiento de resistencia de la ganancia, la exactitud de medición es el mismo para ambos dominios. Si el filtrado de la señal de corriente de sentido que se desea, se puede implementar en todo el amplificador del almacenador intermediario, y sólo un conjunto de componentes del filtro es requerido.
Esta solución también aumenta la flexibilidad, ya que el microcontrolador puede asignar tiempo y recursos para la medición de la corriente principal y auxiliar, según corresponda. Por ejemplo, las mediciones de los dos dominios se pueden alternar de uno por uno. O el sistema puede centrarse principalmente en la medición y seguimiento de la ruta principal, la realización periódica "controles sobre el terreno" en el camino auxiliar sólo ocasionalmente. En otras palabras, el control "de ancho de banda" del sistema se pueden asignar entre los caminos principales y auxiliares de forma diferente dependiendo del estado de funcionamiento.
A pesar de que la función de seguimiento de ambos dominios se combina en el MAX5977, la protección y el control de los dos dominios se mantiene totalmente independiente, lo que mejora la fiabilidad y seguridad.

Conclusión

La función de calibración del MAX5977 es único en comparación con los amplificadores dedicados actual de sentido, y es particularmente notable en combinación con el MAX5977 de intercambio en caliente y las funciones electrónicas del interruptor. No sólo puede ser utilizado para poner en práctica en el circuito de calibración, pero también se puede aplicar para medir la carga actual de dos dominios independientes de suministro, lo que simplifica el diseño y operación de tarjetas de carga de alta fiabilidad.
