Electrónica: Los Instrumentos de Medición se mudaron a su Computadora

Basado en PC de instrumentos de medida

Tenía que suceder! Con los años los computadores personales (PC), se hicieron más rápidos, más baratos y más potentes. La gama de sus posibles aplicaciones va aumentado de manera exponencial, y no es de extrañar que ahora están bien en el campo de la medición electrónica. Hoy nos encontramos con un creciente número de instrumentos de medición diseñado para ser utilizado con un PC, aprovechando las potentes funciones de la computadora.

¿Cómo puede suceder esto? Un osciloscopio como un ejemplo. ¿Qué hay dentro de un osciloscopio que un PC puede hacer tan bien o incluso mejor?

- Pantalla: La PC puede mostrar lo que quieras, más grande, mejor y más brillante que un osciloscopio y con mayor flexibilidad, el cambio de colores, tamaño, etc ...

- Controles: Todos los botones y los interruptores costosos puede ser sustituidos por un "clic en los botones'' en la pantalla y menús desplegables.

- Funciones: El software es el límite. Es decir, prácticamente no hay límite! La mayoría de los osciloscopios basados en PC incluyen un analizador de espectro y un generador de funciones como funciones adicionales.

- Almacenamiento de datos: PC Media tiene una gran capacidad de almacenamiento que los osciloscopios pocos pueden igualar.

- Formato de datos: PC los datos de salida puede, en diversas formas, tales como imágenes, PDF, hojas de cálculo, etc ...

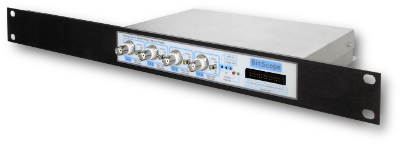

Además del software, todo lo que necesitamos es una interfaz de hardware para convertir las señales analógicas en digitales, entonces hace salir la señal digital a la PC. Por lo general es una pequeña caja con pocos insumos (conectores BNC para las sondas y sincronización externa) y una salida para conectar al PC.

La salida puede ser de varios tipos. Algunos instrumentos de medición basados en PC son las tarjetas PCI, que se conectan a su PC como un módem o una tarjeta de vídeo. Otros se conectan al PC mediante el puerto de impresora, o el uso de la LAN (Ethernet) o comunicarse de forma inalámbrica mediante Bluetooth. Los más comunes son los que conectan a través de uno de los puertos USB del PC. Una de las ventajas de utilizar los puertos USB es que el puerto de suministro de la alimentación de 5V a la interfaz. Por lo tanto no hay necesidad de una fuente de alimentación externa, lo que hace la interfaz incluso más barato.

¿Por qué sólo ahora? Como PC han estado alrededor por muchos años, podemos preguntarnos por qué esta tecnología no ha venido antes ... El hecho es que en "tiempo real" las aplicaciones no pueden utilizar las PC estándar en el pasado porque de esto: en tiempo real.Todo es cuestión de tiempo que le toma a un PC para responder a una entrada.Tradicionalmente, los PC son multitarea y cada tarea ha definido las prioridades y, a continuación tiene lugar en una cola. El tiempo que tarda una tarea para ser procesado depende de su prioridad y en cuántas tareas se ejecutan simultáneamente. Por lo tanto, la respuesta a una entrada puede tardar unos segundos. Esto no es un problema si desea escanear o imprimir un documento, pero es fundamental cuando se necesita una respuesta inmediata a una entrada. Es por ello que el control industrial y equipos de instrumentación utilizada PC dedicados o controladores que ejecutan los sistemas operativos propietarios en lugar de computadoras estándar. Esto habría hecho que los instrumentos de medida basado en PC demasiado caros para competir con sus equivalentes de hardware.

Con la mayor velocidad y potencia de los computadores de hoy en día, "casi en tiempo real," las respuestas ahora se puede lograr. Los sistemas operativos modernos también tomaron este problema de tiempo en consideración las prioridades y se puede configurar el software de aplicación.

Hoy nos encontramos con una amplia gama de PC basado en los instrumentos de medida de los osciloscopios de multímetros y generadores de funciones incluyendo analizadores de redes, etc .... Se ofrecen más funciones y características que su equivalente de hardware para una fracción del precio. El cielo es el límite. Cualquier instrumento de medida se puede construir basado en PC, proporcionando la interfaz y el software adecuados. Los fabricantes pueden ofrecer más funciones simplemente actualizando el software.

Esta tecnología no se limita a los equipos solamente. Vemos proyectos para transformar su teléfono móvil en IPAD o un osciloscopio portátil! El siguiente video es un buen ejemplo:

Hay otros videos en la misma página con diferentes modelos de teléfonos móviles para realizar osciloscopios, muy gracioso!

Parece que esta tecnología está aquí para quedarse y así es como los futuros instrumentos de medición será. Esté preparado para una mirada diferente de su lugar de trabajo, en lugar de los impresionantes (y hermoso) instrumentos sólo verá unas cuantas cajas de conexión y una pantalla de ordenador. Para los nostálgicos como yo, podemos estar tranquilos con el hecho de que nuestro multímetro analógico fieles se mantendrá aún en el banquillo por un tiempo.
