Introducción

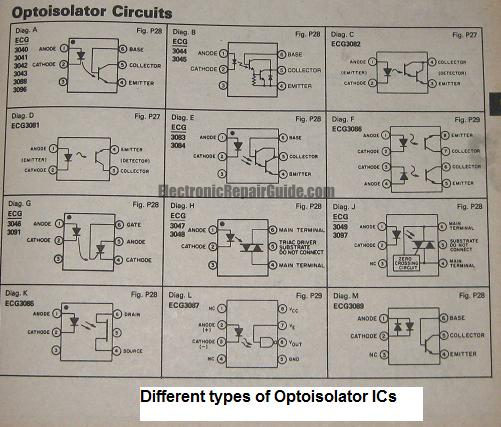

Aislador óptico IC o acoplador óptico (ubicación junta marcada como "IC") ,es ampliamente utilizado en muchos circuitos electrónicos, como en el suministro de energía (TV, monitor, ordenador), módem, equipo médico, etc El Opto-aislador, es simplemente un paquete que contiene un diodo emisor de luz infrarroja (LED) ,y un fotodetector, como un transistor fotosensible, el diodo de silicona, Triac, Darlington par del transistor, o rectificador controlado de silicio (SCR), como se ve desde la foto de abajo. Entre todos los ICs Aislador óptico, el LED / tipo fototransistor, es el más comúnmente utilizado en la electrónica de consumo.

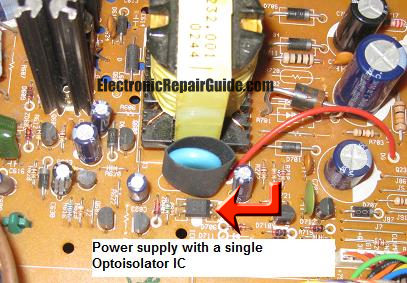

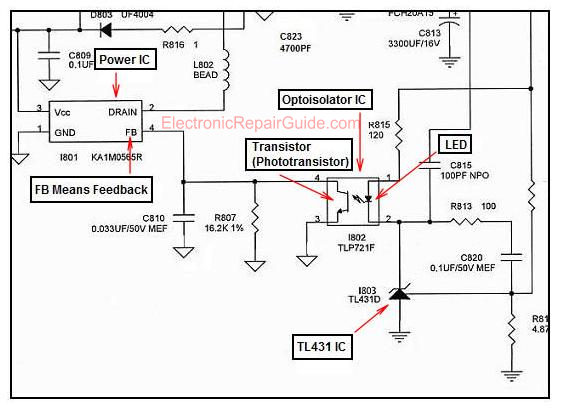

El Aislador óptico IC, permite a los dos circuitos de intercambio de señales aún permanecen aisladas eléctricamente. Vamos a tener la función de Aislador óptico IC (parte de la señal de retorno de error), que se encontraron en el interruptor de modo de fuentes de alimentación, como un ejemplo. El fototransistor actúa como un dispositivo de salida, mientras que el LED actúa como dispositivo de entrada. La luz generada por el LED, es determinada por el nivel y el potencial de la tensión de error, de la CC que se aplica a los LED por el circuito de detección de errores. Cuando el LED emite luz (dentro de la IC Aislador óptico), el fototransistor, está llevando a cabo una función. Esto significa, que si la intensidad de la luz LED, es grande, el fototransistor llevará a cabo aún más, y viceversa (disminuye y aumenta su resistencia proporcionalmente) controlando así la entrada al oscilador, en el poder IC (a través del pin, como el que se ve desde la siguiente figura).
El Circuito de votos En SMPS
El resultado final hace que el oscilador, de la frecuencia para cambiar en respuesta a la señal de retorno, de error y altera la señal de impulsión para compensar el cambio del voltaje de salida. Recuerde, esta comparación / compensación se produce continuamente y proporciona una salida de tensión regulada.
Nota: El circuito de realimentación, también proporciona aislamiento entre la tierra fría (LED), de lado y la tierra caliente (fototransistor), de la fuente de alimentación. En algunos diseños, la retroalimentación de la señal de error, se desarrolla desde el lado caliente de la bobina secundaria de la fuente, de alimentación y no requiere el aislamiento, como se ve en el gráfico a continuación.
La señal de retorno de error se desarrolla desde el lado caliente bobina secundaria

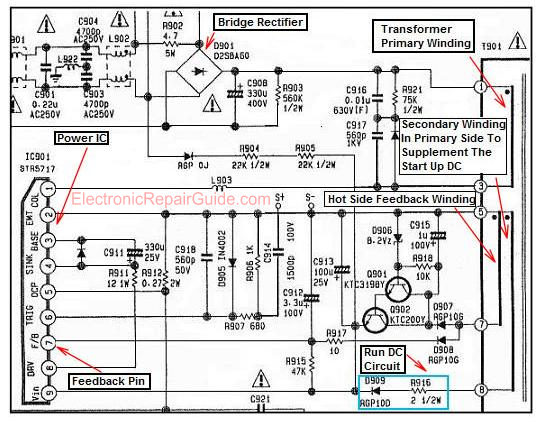

Al observar la energía (IC IC901) el número de pin 7, Por favor escribir como F / B, que son los medios de la regeneración. El seguimiento hacia atrás, de este pin, que le llevará a los comentarios de liquidación en el pin 7 del T901.
Si el IC Aislador óptico tiene problemas como un proceso abierto LED o un / fugas fototransistor en corto, la fuente de alimentación que abrir y cerrar, o producir tensión inferior o incluso después de apagar la fuente de alimentación se coloca en "On".

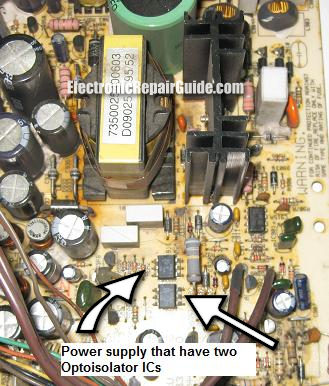

Además de controlar la tensión de salida, de muestreo para la regulación ,y proporcionan el aislamiento del tierra, el IC del circuito Aislador óptico, de la fuente de alimentación, también ofrecen el sistema de control micro, de encendido / apagado, sobre la protección actual y ahorro de energía (por el cierre de la alta tensión) en los monitores si el señal VGA ,no está conectado a la computadora de la CPU. Es por eso que a veces se podía ver más de un Aislador óptico IC, en un circuito de alimentación.

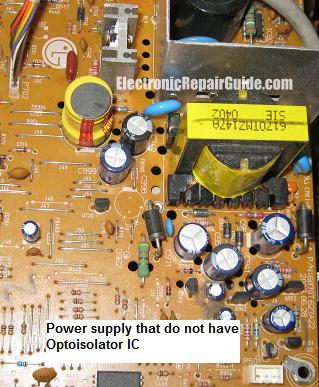

¿Por qué algunas fuente de alimentación, no utiliza Aislador óptico CI?
Todo es cuestión de ahorro de costos. La detección primaria (lado comentarios en caliente figura 3), es más barato pero la regulación de salida es menos precisa. Se utiliza especialmente para el mercado de gama baja (de baja potencia, de bajo presupuesto). Secundaria de detección (el circuito de regulación que consisten en Aislador óptico IC, IC TL431, y algunos otros componentes) son más caros, pero tiene un mayor rendimiento. Se utiliza sobre todo en los de gama alta del mercado y medianas empresas.
4 y 6 pines Aislador óptico IC

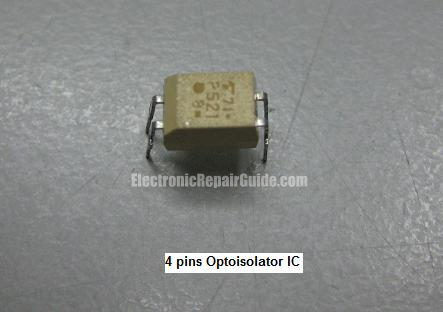

Hay 4 y 6 pines Aisladores ópticos IC, se encuentran en el mercado ,que es el más utilizado. También hay circuitos Aislador óptico que tienen muchos pines. No importa si tiene muchos pines un IC , siempre se refieren a la hoja de datos para que usted sepa, qué tipo de dispositivo fotosensible, está utilizado.
Una vez que sepas qué tipo de componentes y el número de componentes, que puede utilizar de la manera correcta para probarlo.

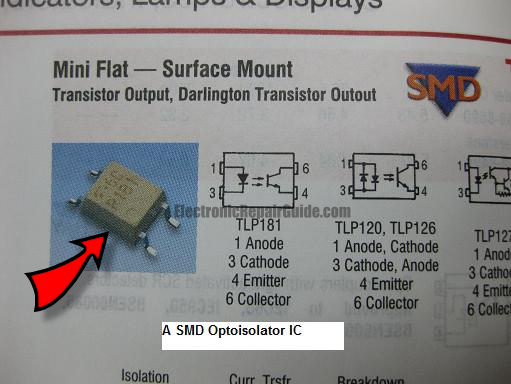

Nota: VA Aislador óptico, puede venir en dos en el paquete de línea o en el tipo de SMD.
Pruebas Aislador óptico IC
Puesto que hay muchos tipos de circuitos integrados para el Aislador óptico, en el mercado, por lo tanto yo no podría cubrir todos. Sólo estoy mostrando cómo se puede probar el que es de uso común, y que se encuentran en el mercado que es el LED / tipo fototransistor.

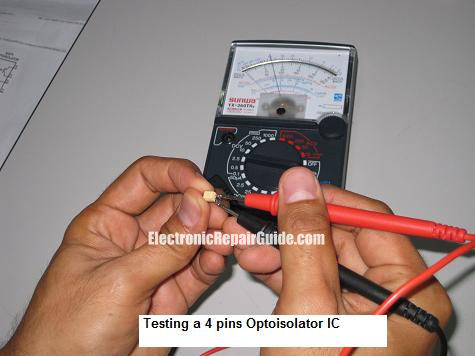

1) Coloque el medidor analógico (con metro Sunwa) a X10 K ohmios. Coloque sus puntas de prueba en el pin 1 y 2 (que mide el interior del LED), y usted debe obtener una lectura. Si recibe dos lecturas, entonces el LED interno tiene problemas y necesita ser reemplazado. Usted puede utilizar este método también para poner a prueba cualquier diodo de silicona.
2) En la hoja de datos, usted sabría que pin es la base, colector y emisor. Ahora configurar el medidor para X1 Ohm y coloque la sonda a la base de negro (pin 6) y la sonda roja de colector y al emisor. Usted debe obtener una baja resistencia cuando se toca la punta de prueba roja en el colector y el pin emisor. Si usted no recibe ninguna lectura o sólo tienen una lectura, eso significa que el fototransistor interno tiene problemas. Ahora, configurar el medidor para X10 ohmios K y medir el pasador de colector y emisor y usted debe obtener una lectura de alta resistencia. Si obtiene una lectura de alta resistencia cuando las pruebas de cualquier manera, eso significa que el fototransistor es bueno.
He aquí una pregunta muy interesante que son realizadas por miembros, de mi ERG "¿Qué pasa si no hay una lectura en todas, las pruebas en ambos sentidos, con las puntas de pruebas, esta el IC malo?"
La respuesta es que hay que confirmarlo con cualquier otro método debido a que algunos Aislador ópticos fototransistores IC, muy alto ohmios de resistencia por lo tanto el medidor no puede conseguir cualquier lectura. Para resolver este problema es necesario conseguir otro medidor analógico similar.

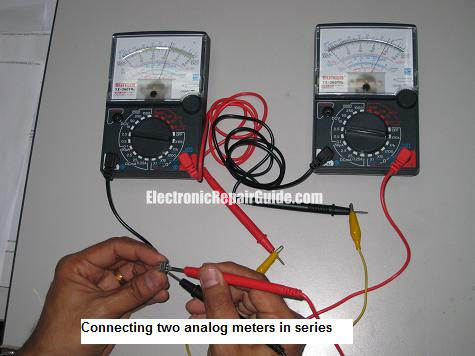

Conecte los dos metros en serie como una batería. La sonda negra de un metro está conectada a la sonda roja, de otro medidor. Puede conjunta de las sondas con la ayuda de una pinza. Los dos metros establecido en K ohmios gama X10, para aumentar la resistencia que se puede medir. Ahora, prueba de nuevo el IC, con las sondas y debe mostrar una lectura de alta resistencia. Si mediante este método, y todavía no puede conseguir cualquier lectura, eso significa que el fototransistor, esta en circuito abierto.

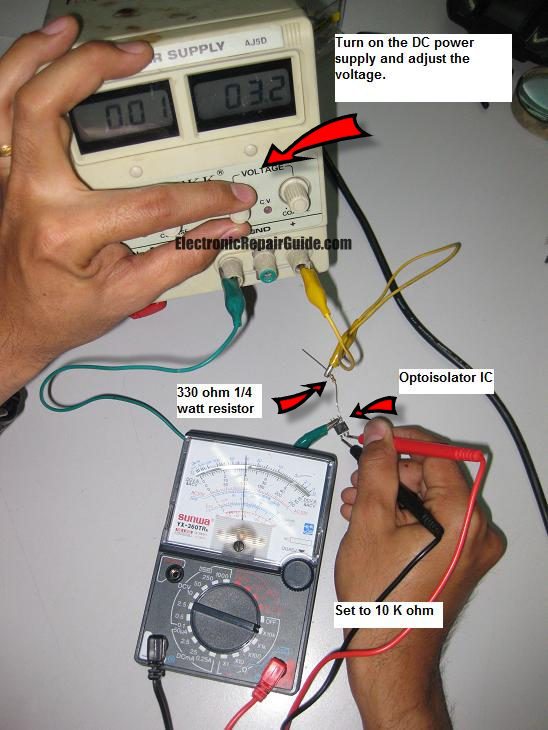

Suponiendo que si usted no tiene un medidor de repuesto, y no desea invertir en otro, puede usar un fuente DC regulada de suministro de potencia variable, para comprobar si el IC Aislador óptico, está funcionando bien o no. Conecte una resistencia de 330 ¼ vatio, al pin 1 del IC, ahora coloque la fuente de positivo en el otro extremo de la resistencia, como se muestra en la foto de abajo. La fuente negativa está conectado al pin 2. A continuación, establezca su medidor analógico a X10 K ohmios, coloque la punta de prueba negro al pin 4 (emisor) y la sonda roja al pin 5 (colector).
Abra el suministro de corriente continua, y aumente lentamente el voltaje de cero voltios a unos pocos voltios. Para una buena IC Aislador óptico, se podía ver que la resistencia gradualmente aumenta o disminuye, dependiendo de la configuración de voltios. Cuanto mayor sea la tensión se establece, menor es la resistencia. Del mismo modo, menor será la tensión que se establece, mayor será la resistencia. Si obtiene una lectura intermitente, o no hay la lectura con el mismo método, el fototransistor se considera que tiene problemas.
Para su información, Aislador óptico CI, de 4 pines, no tiene el PIN, de la base pero la prueba es el mismo. Sólo tiene que colocar las puntas de prueba, en el colector y el emisor del perno, y siga los pasos anteriores. Si hay pocos transistores en un solo paquete del IC, puede probar el transistor de forma individual.
Nota sobre la sustitución: Al referirse a la hoja de datos descargadas de Internet, usted puede encontrar el número equivalente de parte de ella. La famosa 4N35 (6 pines) y PC123 (4 patillas), puede ser fácilmente utilizada para sustituir en muchos tipos diferentes de IC, por sus número del Aislador óptico. Este 4N35/PC123 IC, es bastante común y puede encontrarse fácilmente en cualquier tienda de electrónica.
Conclusión: Se puede sustituir directamente el IC Aislador óptico (ya que es barato), pero conociendo la forma correcta de comprobar, y medir el IC, le dará una mayor satisfacción, especialmente cuando la falla puede ser identificada. Acerca de la comprobación de otros tipos de IC Aislador óptico (como el TRIAC, el transistor Darlington fotodetector, tipo SCR), yo lo dejo a usted a salir con su propio método de prueba. Serás feliz si pudiera encontrar una solución a pruebas, en tales VA Aislador óptico. Eso es todo por ahora y esperamos enviar otro buen artículo para el mes que viene.
Por:
Jestine Yong http://www.electronicrepairguide.com/optoisolator-ic.html Si tien una mejor traducción por favor comentela. Gracias José Hernández
