El STB, este término puede aplicarse a cualquier dispositivo electrónico que es conectado a una televisión. La mayoría de estas cajas son diseñadas para llevar una señal de un canal de cable, antena parabólica, difusión de la antena, o de otra fuente y lo convierten en un señal que se puede ver en ATV. Estos tipos de STBsrange de los dispositivos convertidores simples todo el camino hasta a la computadora, con cajas tipo que son capaces de mostrar señales HDTV y incorporan grabadoras de video digital (DVR). STB, con otros diseñado para permitir a los usuarios jugar juegos de video (tales como el X - box), o la programación digital de registro (por ejemplo, TiVot cajas). STB se puede dividir en varias categorías básicas, También se muestra en la Figura 2 a continuación con el fin de aumentar funcionalidad y el uso del modo de alimentación.
Este documento describe una fuetne de poder de referencia incorporada- y - probada, GreenPoint ® solución para un W 40 (40 W de potencia nominal, 50 W de potencia pico) set - top box (STB). Este documento presenta los resultados de diversas técnicas de rectificación secundaria y regulación thatwere utiliza para encontrar el mayor programa de eficiencia práctica de un período de cuatro - de salida, 40 set top box vatios fuente de alimentación.

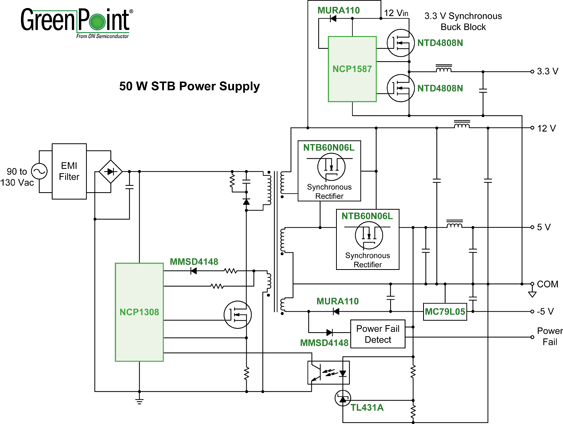

El diseño de alimentación está construido alrededor ON Semiconductor NCP1308, actual - Modo de control, en el lado primario, usando de funcionamiento libre cuasi - la resonancia en operación. El secundario ofrece cuatro salidas (+5 V, - 5 V, 3,3 V y 12 V). La salida de +5 V es el canal principal con la PWMloop cerrado mientras que el 3,3 V de salida se deriva mediante el NCP1587, en un buck (paso - hacia abajo) DC – DC topología con rectificación síncrona. El 12V de salida, es derivado de +5 V por el apilamiento de la bobina de 12 V de secundaria en los 5 V en devanado.
Quasi--resonant flyback converter design
